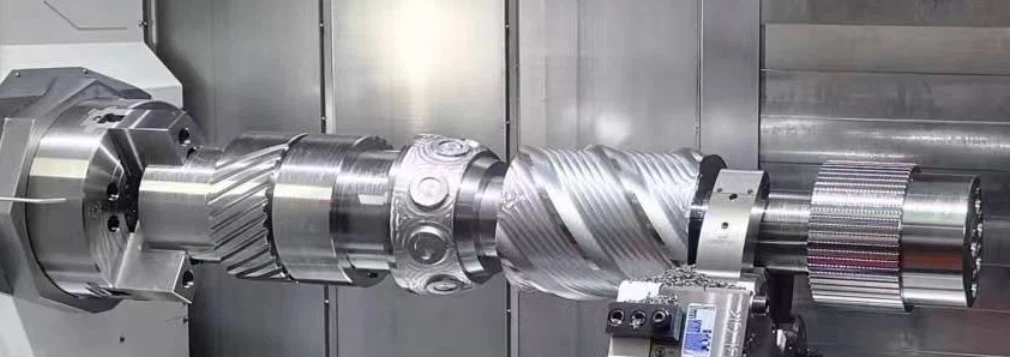

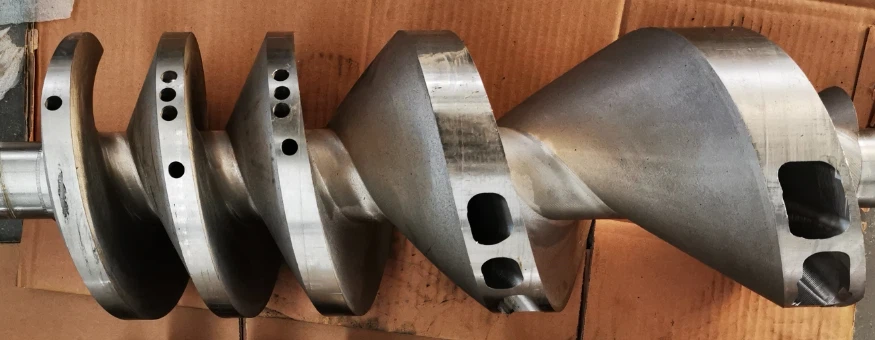

Овај 5-осни ЦНЦ универзални обрадни центар је способан да обрађује компоненте типа осовине-и типа диска{2}}. Поред стандардних функција ЦНЦ струга, он може да изводи операције као што су чеоно глодање, бушење, урезивање, равно жлебовање, спирално жлебовање и глодање зупчаника. Са интегрисаним могућностима стругања, глодања и бушења, он отеловљује филозофију машинске обраде „једно-подешавање, потпуна{6}}завршна обрада, омогућавајући ефикасну,-велику запремину и високо-прецизну обраду ротационих делова.

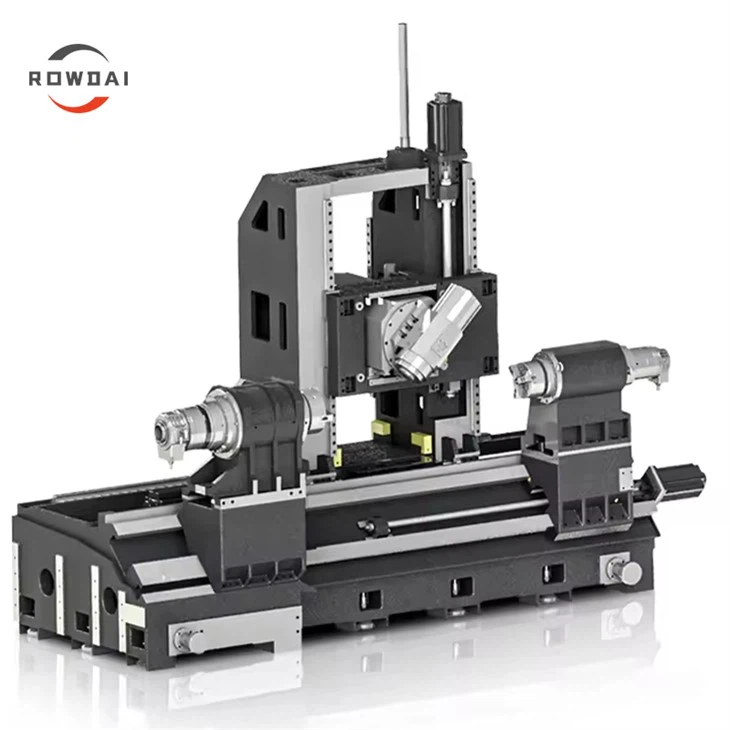

Дизајн укључује пажљиво избалансирану шему усклађивања крутости за кључне компоненте-укључујући вретено, лежиште машине и задњи део{1}}чиме се значајно повећава укупна структурна крутост машине и обезбеђује стабилност током тешких-операција сечења. Сходно томе, 5-осни ЦНЦ универзални обрадни центар је способан да постигне прецизност обраде спољашњег пречника од ИТ6 до ИТ7 разреда. Као свестрана машина-алатка-опште намене, посебно је-погодна за употребу у индустријама као што су производња локомотива, ваздухопловство и одбрана, где је ефикасна,{10}}велика{10}}и високо{11}}прецизна обрада ротационих компоненти кључни захтев.
Тецхницал Параметерс
|
Спецификација |
ХТМЦ800С |
|
|
Макс. Пречник љуљања преко кревета |
600мм |
|
|
Макс. Дужина окретања |
1200мм |
|
|
Макс. Пречник окретања |
580мм |
|
|
Окретно вретено за глодање |
ХСК{0}}Т63 |
|
|
Мотор вретена за окретно глодање |
31.5кв |
|
|
Брзина окретног вретена за глодање |
6000рпм |
|
|
Прво вретено |
Тип вретена |
А2-8 електрично вретено |
|
Рупа за вретено |
87мм |
|
|
Макс. Кроз пречник шипке |
75мм |
|
|
Макс. Брзина |
3000рпм |
|
|
Мотор |
37кв |
|
|
Макс. обртни момент |
283N.m. |
|
|
Хидраулична стезна глава |
10инцх |
|
|
Друго вретено |
Тип вретена |
А2-6 електрично вретено |
|
Рупа за вретено |
67мм |
|
|
Макс. Кроз пречник шипке |
50мм |
|
|
Макс. Брзина |
4000рпм |
|
|
Мотор |
30кв |
|
|
Макс. обртни момент |
144 |
|
|
Хидраулична стезна глава |
8инцх |
|
|
Брза брзина кретања Кс осе |
12 м/мин |
|
|
Брзина кретања по И оси |
12 м/мин |
|
|
Брзина кретања по З оси |
12 м/мин |
|
|
Брзина кретања другог вретена |
12 м/мин |
|
|
Путовање по З осе |
1550мм |
|
|
Путовање по Кс осе |
720мм |
|
|
Путовање по И осе |
±125мм |
|
|
Пут другог вретена |
1300мм |
|
|
Б оса |
±110 степени |
|
|
Алат магазин |
Тип ланца од 40 комада |
|
|
Макс. Пречник алата |
90мм |
|
|
Макс. Дужина алата |
400мм |
|
|
Тежина машине |
Око 17Т |
|
|
Систем |
КНД систем |
|
Прецизност
|
Спецификација |
Прецизност |
|
|
Тачност обраде |
ИТ6 |
|
|
Заобљеност радног предмета |
0,0025мм/Ф75 |
|
|
Цилиндричност радног предмета |
0,010 мм / 150 мм |
|
|
Равност радног предмета |
0.010мм/Ф200мм |
|
|
Храпавост површине радног предмета |
Ра1.25μм |
|
|
Тачност позиционирања |
Кс оса |
0.008мм |
|
З оса |
0.008мм |
|
|
И оса |
0.01мм |
|
|
Б оса |
40″ |
|
|
Ц оса |
40″ |
|
|
Поновите тачност позиционирања |
Кс оса |
0.004мм |
|
З оса |
0.004мм |
|
|
И оса |
0.006мм |
|
|
Б оса |
25″ |
|
|
Ц оса |
25″ |
|
