Велико ЦНЦ стругање

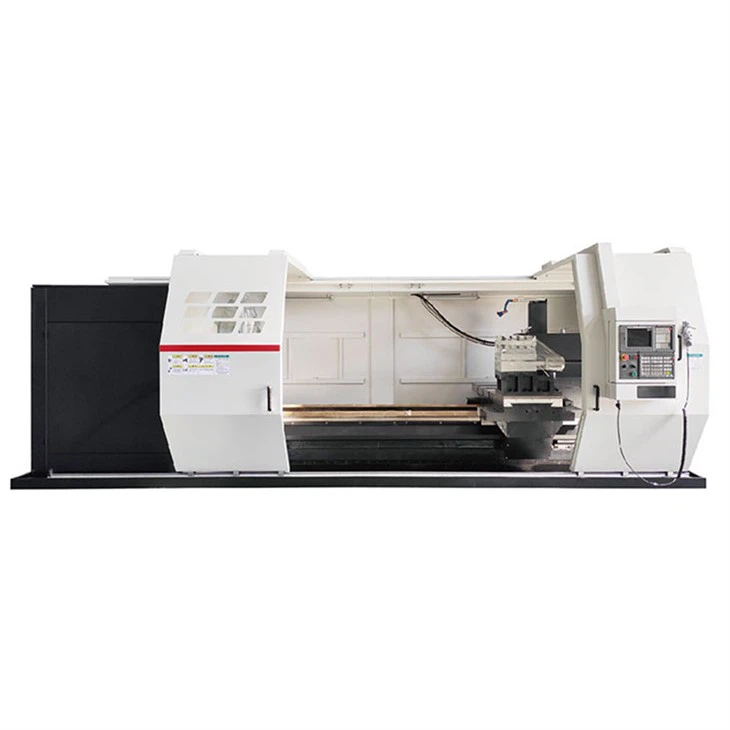

Овај велики ЦНЦ струг за стругање је дво-координатни, 2-осни ЦНЦ струг са интегрисаним равним лежајем. Овај ЦНЦ струг је способан да обрађује сложене геометрије, широк распон величина и високо прецизне делове осовине (или диска). Може да обрађује цилиндричне површине, коничне површине, степенасте површине, сферне површине и разне друге ротирајуће површине. Поред тога, може да обрађује и метричке и империјалне унутрашње и спољашње навоје. Поред операција токарења, може да обавља и процесе бушења, развртања, бушења, ваљања и других процеса обраде.

Једно-изливени монолитни кревет са структуром шине водилице у облику планине. Све површине вођица су направљене од ливеног гвожђа-отпорног на хабање и подвргнуте су површинском очвршћавању. Површинска тврдоћа вођице је већа или једнака ХРЦ50, са дубином гашења од 2 мм. Ширина водилице је 910 мм.

Главно вретено користи аутоматски 4-брзински мењач са бесконачним варирањем брзине у сваком степену преноса. Одликује га висок излазни обртни момент, високу прецизност позиционирања и стабилне, поуздане перформансе. Сви зупчаници у главном погону су направљени од висококвалитетног легуре карбуризованог материјала и подвргнути су карбуризацији, гашењу и брушењу зупчаника. Ниво буке кутије вретена током рада машине је мањи или једнак 75 дБ.

Велики ЦНЦ струг за стругање је опремљен аутоматским транспортером за струготине (2 сета), са рупом за испуштање струготине која је отворена на задњој страни кревета, што омогућава да се струготине испуштају у транспортер струготине на задњој страни машине. Резервоар за хлађење је одвојен од главне машине како би се осигурало да топлота резања не утиче на прецизност машине.

Транспортер за струготине је опремљен уређајем за скимер уља, који може ефикасно одвојити уље за подмазивање од расхладне течности. Машина је опремљена са једним ваздушним и једним воденим пиштољем.

Велики ЦНЦ струг за стругање је опремљен системом за хлађење кроз{0}}вретено са затвореним притиском од 15 бара, који се користи за хлађење и испирање струготине.

Кс/З-оса машине алатке је опремљена линеарним енкодером из ФАГОР-а (Шпанија). Након нестанка струје и накнадног обнављања напајања, он одмах даје вредности положаја и континуирано их снабдева електронским колима за читање, без потребе за померањем осе да би се извршила операција покретања референтне тачке.
